Zwrtonice w głośnikach

[bladi1492]

Kumpel tworzy kolumny podłogowe na głośnikach :
Wysoko-tonowy Icoon TS-8KH:
-Średnica: 100 mm
-Otwór montażowy: 88 mm
-Wysokość: 22 mm
-Moc : 100 W
-Impedancja: 8 Ω
-Magnes: 5,5 Oz
-Pasmo przenoszenia:2 – 20 kHz
-Efektywność :91 dB
-Średnica cewki : 1” / 2,54 mm
Średnio-tonowy STX.6,5.1.150.8.F.S.MC:
- 6,5" średnica nominalna
- 150 W Moc Program
- 75 W Moc ciągła AES
- 100 W Moc RMS (przybliżona)
- Impedancja nominalna 8 Ohm
- 90 dB Czułość
- Cewek Voice materiał - aluminium
- Wysoka stabilność kosz stalowy
- Zalecana obudowa: 3-5 L zamknięte
- Zalecana minimalna częstotliwość podziału: 200 Hz / 12 dB / okt
Nisko-tonowy STX.6,5.1,5.200.8.FSMC:
- 200 W Moc Program
- 100 W Moc ciągła AES
- 125 W Moc RMS (przybliżona)
- Impedancja nominalna 8 Ohm
- 88 dB Czułość
- Pojedynczy pierścień demodulacji
- Miedź faraday Cap
- Cewek Voice materiał - aluminium
- Wysoka stabilność kosz stalowy
- Wysoki zakres przemieszczenia liniowego
- Wentylowana szczelina cewki do zmniejszonej kompresji mocy
- Zalecana obudowa: 15L @ 40Hz Bass-reflex

I trochę mu pomagam ponieważ kiedyś robiłem jedynie skrzynie basowe do aut. I mam pytania co do zwrotnic 3 drożnych, czy zamontowane cewki maja wpływ na końcowa impedancje zwrotnicy ? .....i impedancje wyjściową zwrotnicy pod wzmacniacz jedynie ustalam między 4 ohm a 8 ohm za pomocą ustawienia głośników szeregowo bądź równolegle czy również za pomocą kondensatorów, cewek, itp zamontowanych w zwrotnicy ?....jak stworzyć zwrotnice pod konkretne głośniki ?.....czy lepiej kupić obojętnie jaką z allegro 3 drożną i skupić się na szczelności kolumny i wytłumieniu ? czy może da rade skonstruować zwrotnicę regulowaną jak to zrobiono w Altonie 110-8-684 dla średnich i wysokich tonów ? ......jak wygląda sprawa łączenia cewek? jeżeli nie mam dostępnych 2 mH tylko 1mH to czy mogę zlutować np 2 cewki 1mH z sobą i będzie to samo ? ......Proszę o nie odsyłanie mnie do jakiś ebooków tylko o wytłumaczenie tematu.

[Robert]

Polecałbym przejść się z tymi pytaniami na forum mp3store albo jakieś o sprzęcie grającym. Tam jest mnóstwo fachmenów od takiej wiedzy

[bladi1492]

Chciałbym zapytać czy mam rację co do podłączenia głośników mam 4 wejścia i napis na płytce :
3 WAY CROSSOVER 12-6-12-6dB
Wyjścia głośnikowe :
1. -T+ =Tweeter (wysoko tonowy 12dB)
2. -W1- =Woffer (niskotonowy 6dB)
3. -W2+ =Woffer (niskotonowy 12dB)
4. -M+ =Midrange speaker (średnio tonowy 6 dB)

Czy dobrze rozumiem wyjścia na głośniki ?
I jaki będzie lepsze wyjście na niskotonowy w takim razie 6dB czy 12dB ?

[bladi1492]

Oczywiście u kumpla skończyło się na samym pomyśle i planach, więc postanowiłem sam się za to wziąć
Użyłem tych samych głośników :
2xWysoko-tonowy Icoon TS-8KH
2xŚrednio-tonowy STX.6,5.1.150.8.F.S.MC
2xNisko-tonowy STX.6,5.1,5.200.8.FSMC
Inne:
2x Tunel bass refleks śr. 70mm długość 100mm
2x Zwrotnica 3 drożna STX , 3x 8Ohm, 12dB,6dB,12dB,6dB

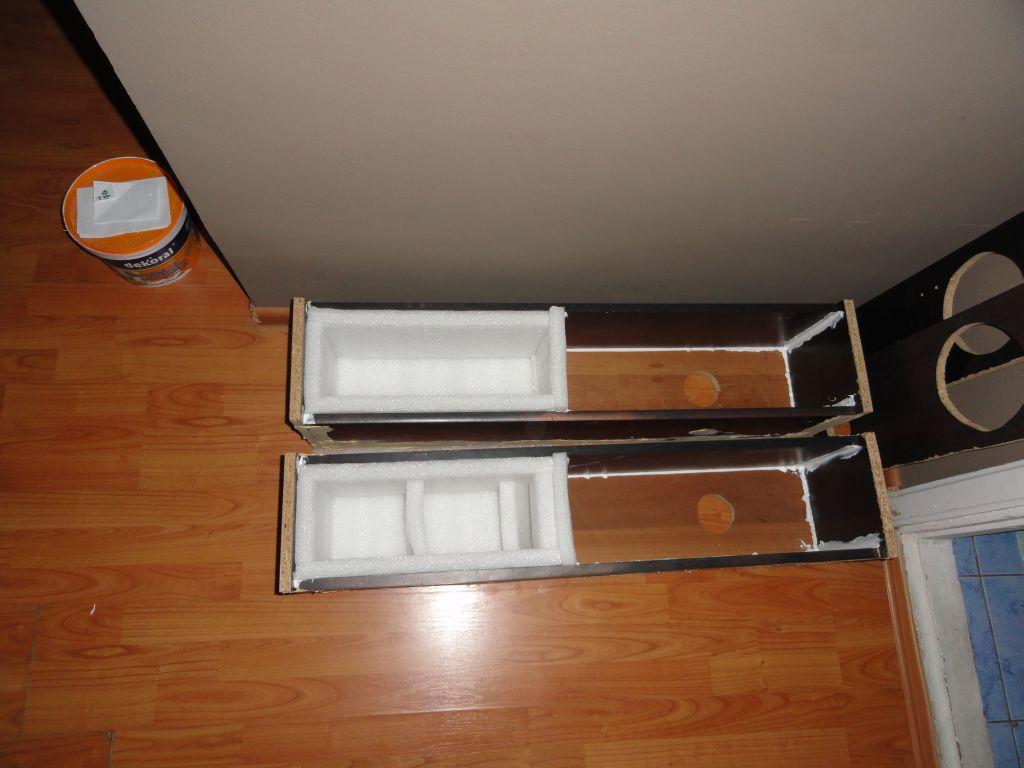

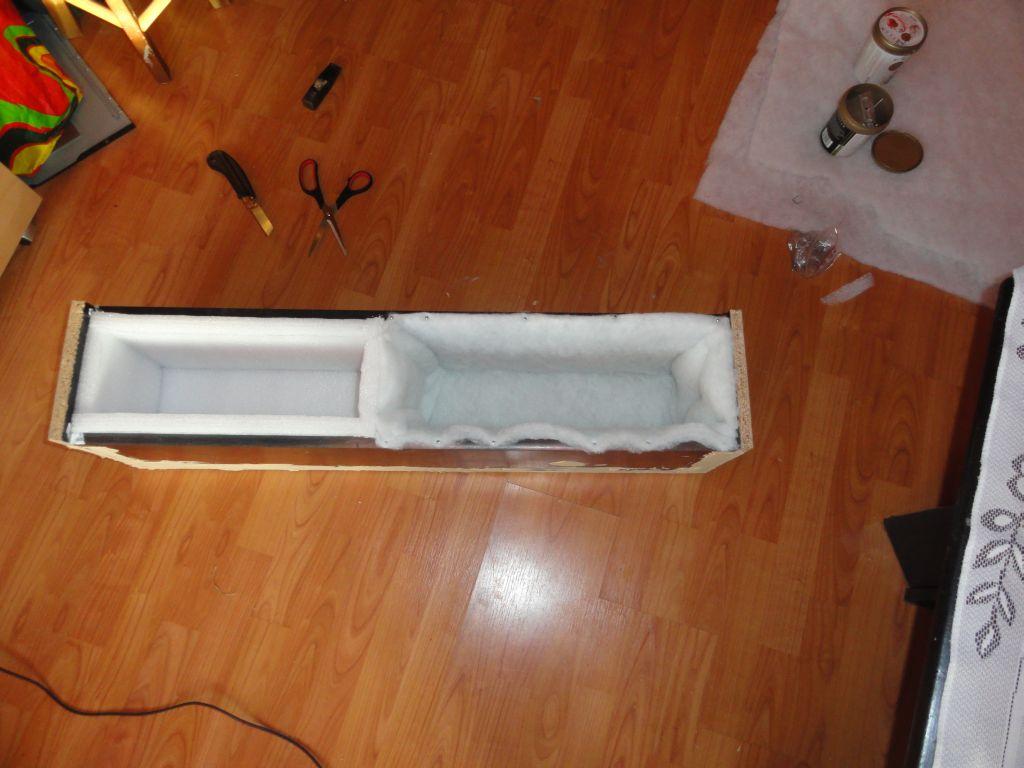

Wytłumienie:
-Gąbka bitumiczna, pianka na wysoko i średnie tony
-Niskie Owata 30mm

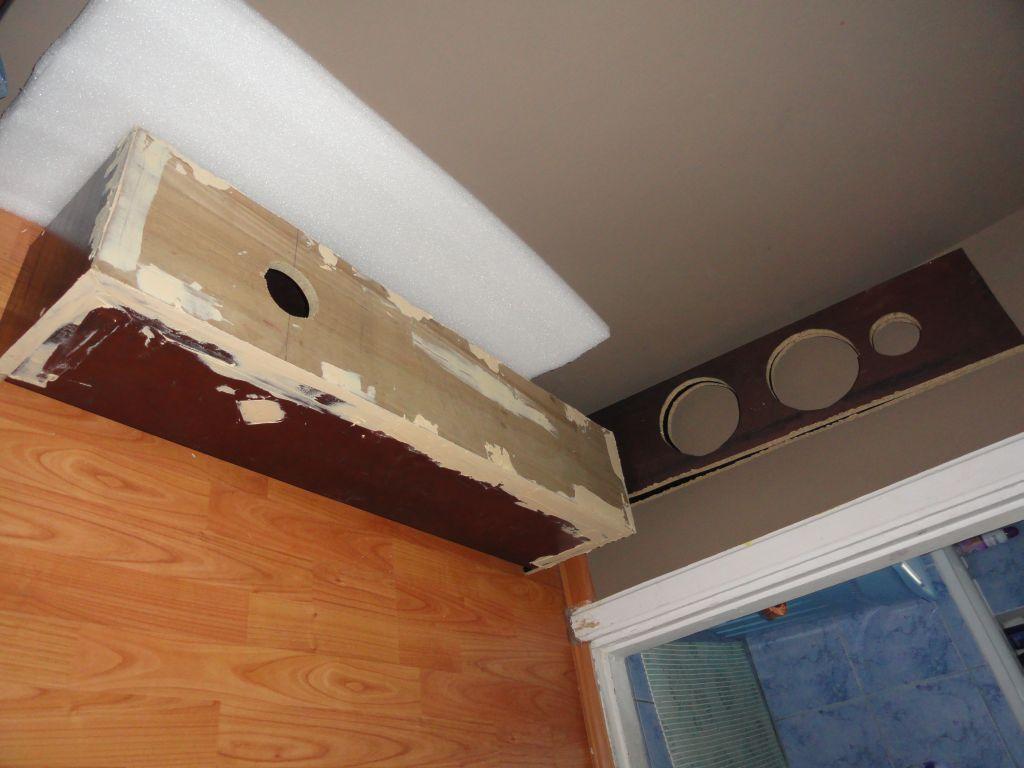

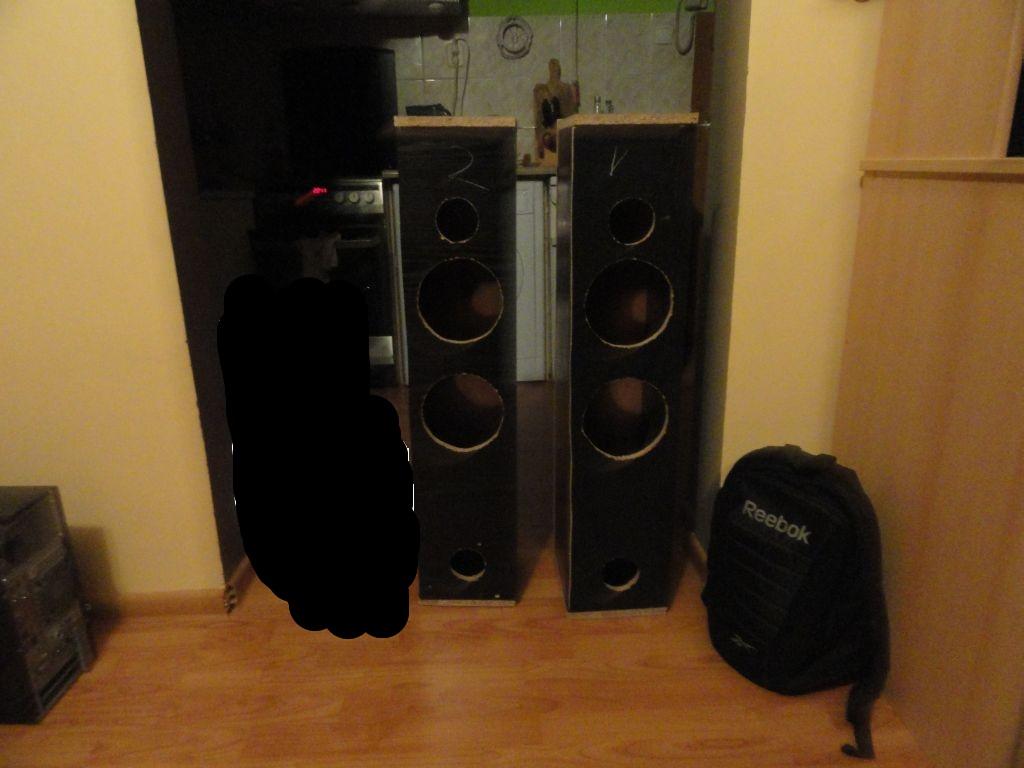

Płyty MDF 2,5cm

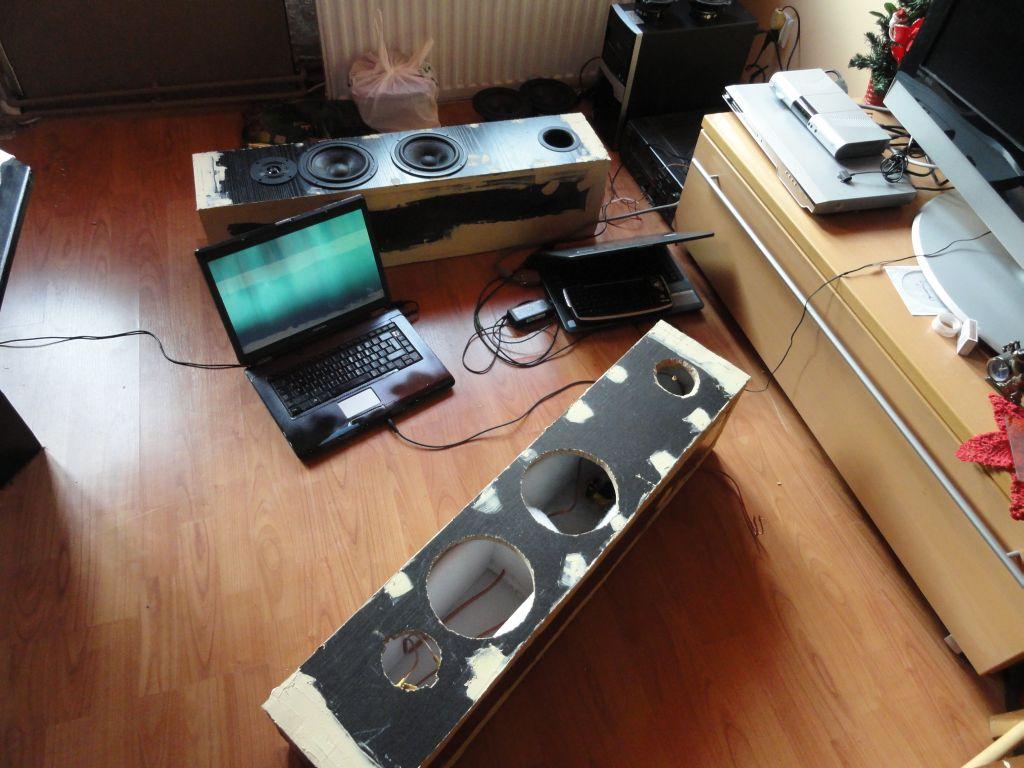

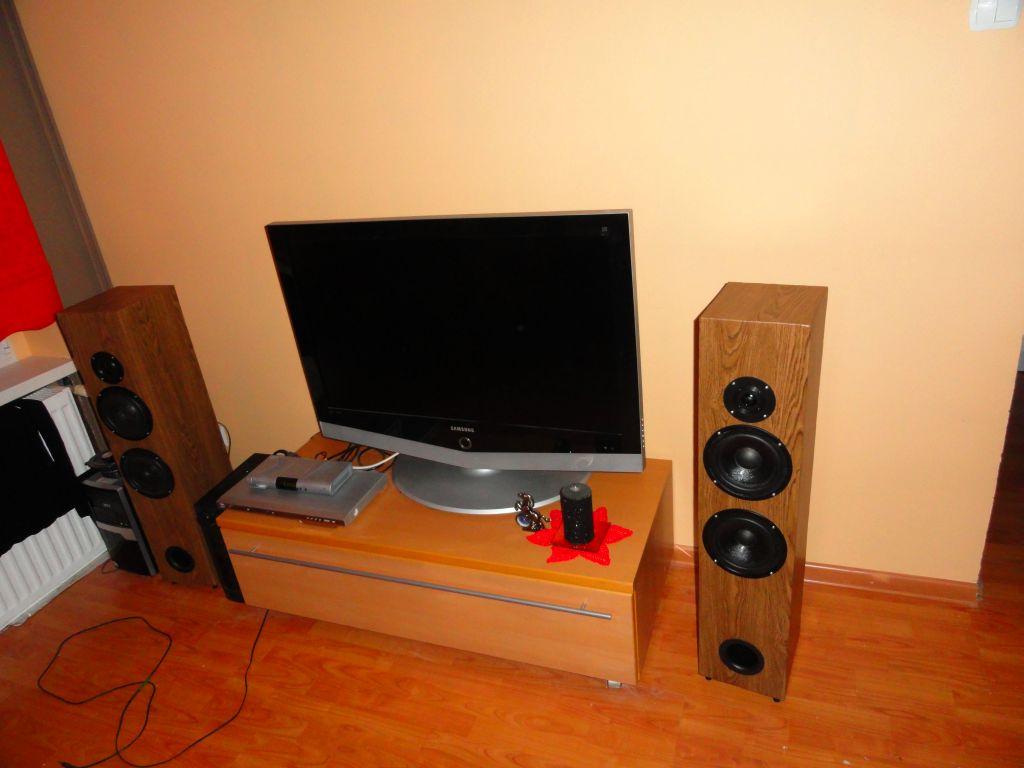

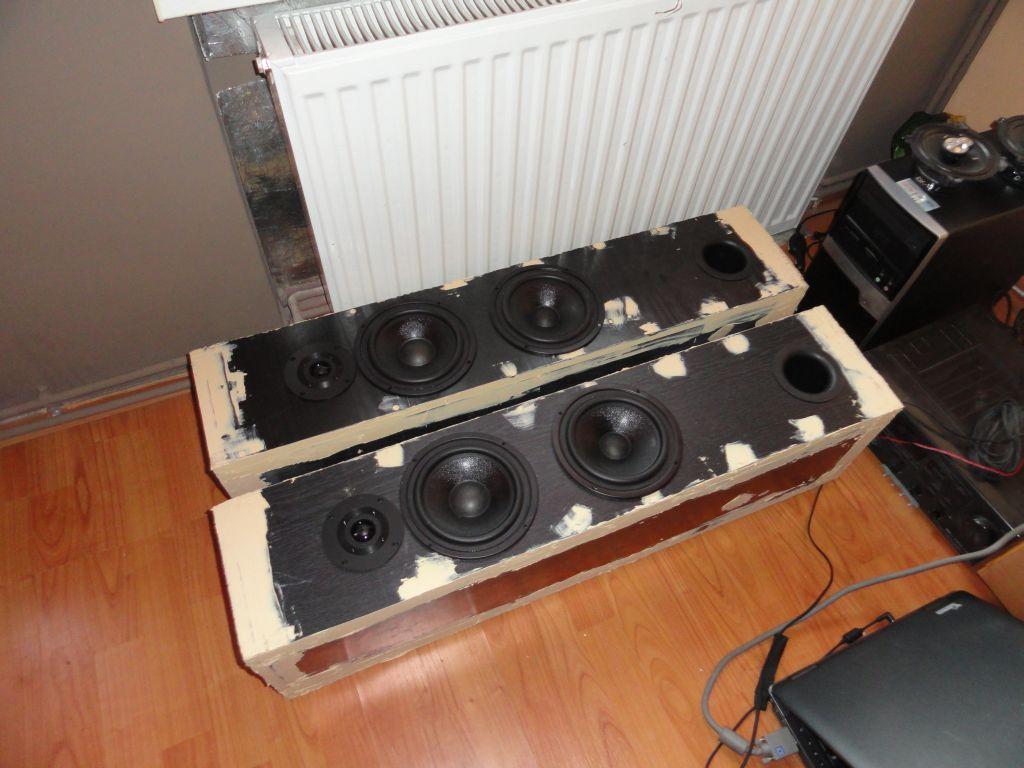

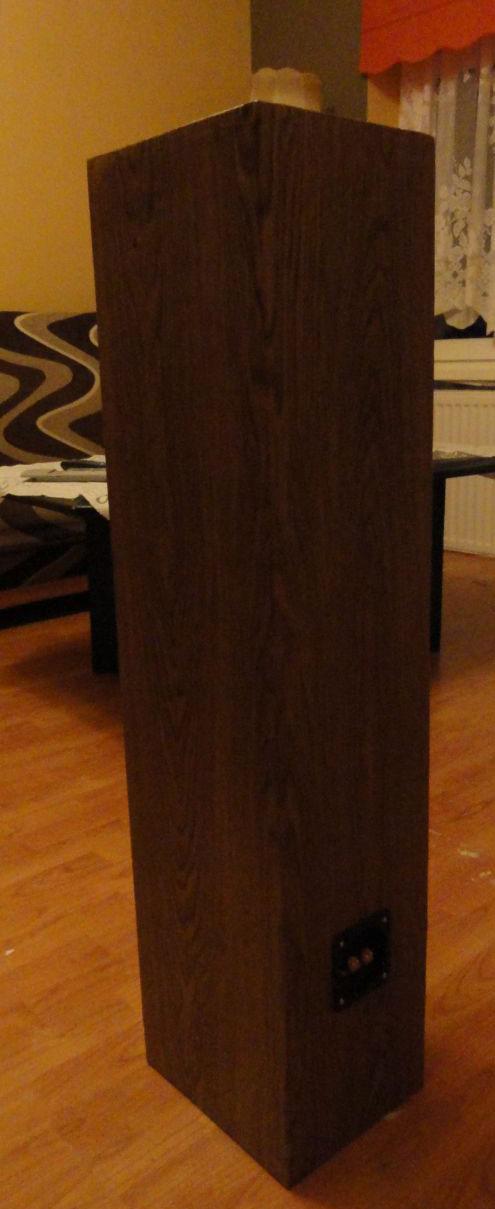

Galeria :

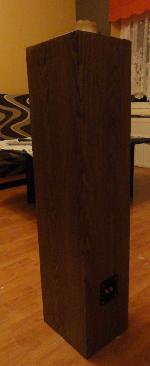

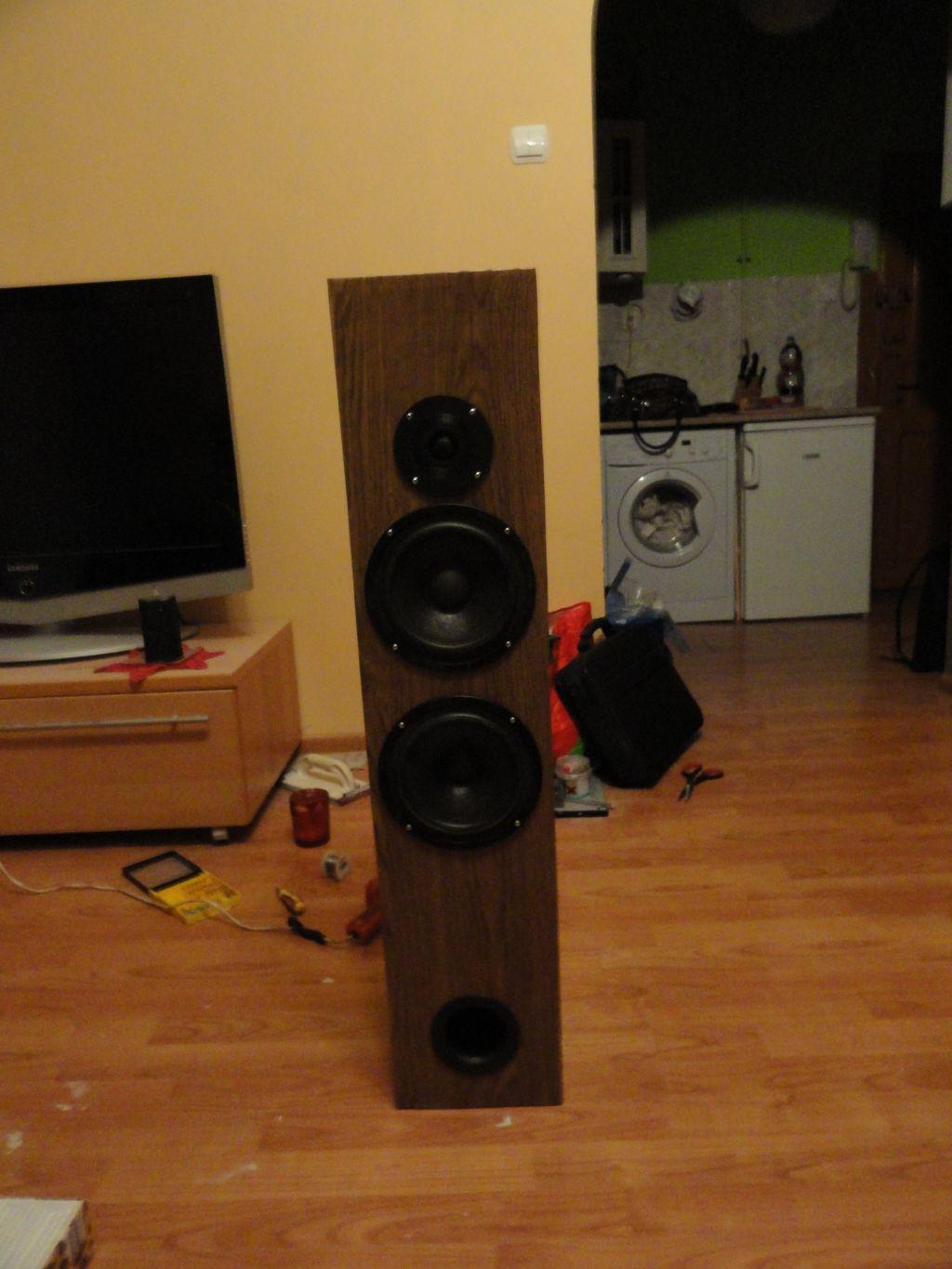

Efekt jest zadowalający, pod względem dźwięku , kolumny są napędzane wzmacniaczem transformatorowym, może w przyszłości będzie lampowy, bądź lepszy transformatorowy .
Jeszcze projekt nie został do końca skończony, dopiero jedna kolumna jest zrobiona, jeszcze pozostała druga jak i , pozostało mi kupić kolce pod kolumnę i 2 płyty grafitowe 30cmx30cm pod komuny , wtedy będzie kolumna stała na kolcach na płycie i płyta na kolcach na podłodze ponieważ tony niskie są bardzo przenoszone na podłogę a zależy mi aby bardziej były przeniesione w przestrzeń
I wtedy będzie koniec . W kolumnach zostały zamontowane przewody jak i do wzmacniacza ok 2mm średnicy miedziane , specjalne do głośników. I to raczej tylke ogólnie jestem zadowolony ale jest za dużo roboty
Ogólny koszt ok 500zł ( niektóre materiały posiadałem) za kolce i 2 płyty zapłacę ok 150 zł , więc łącznie 650zł za dwie kolumny podłogowe i mam pewność że są dobrze zrobione i można porządnie i z jakością posłuchać muzyki
Proszę o szczere opinie
Z czasem dołączę końcowe zdjęcia.
